Технические характеристики и отзывы владельцев мотоблока нева. Устройство и ремонт мотоблока нева

Инструкция к ремонту

«Нева», как и любой другой механизм может подвергаться различным техничным неисправностям. При их возникновении некоторые узлы подлежат ремонту, а иные просто замене. В той и другой ситуации требуется иметь определенные навыки, что помогут устранить поломку. Особенно такое правило касается редуктора, являющегося основным механизмом в рассматриваемой машине.

К неисправностям редукторного узла относятся:

• Течь масла по валу. Требуется снять крышку редуктора и заменить манжетный вкладыш.
• При торможении редуктора, необходимо заменить сломанную цепь.

В действительности больших требований к эксплуатации рассматриваемая марка мини - трактора не требует. Благодаря простому устройству машина пользуется спросом в нашем государстве и за его пределами. Широкая сеть центров по обслуживанию помогает владельцам быстро восстанавливать работоспособность узлов по доступным ценам.

Мощный современный бензиновый двигатель Subaru и многоскоростной редуктор в алюминиевом корпусе с высоким крутящим моментом на малых оборотах и большим передаточным отношением на второй передаче обеспечивают мотоблоку Нева МБ-2/2С оптимальное тяговое усилие на культивации и пахоте, окучиваниии выкапывании корнеплодов при работе на любых почвах, а также обеспечивает перевозку грузов до 350 кг на транспортной тележке.

Оригинальный руль с регулировкой в двух плоскостях создает удобства оператору на работах при обработке почвы.

Вал отбора мощности (боковой шкив под клиновой ремень) и возможность изменения колеи позволяют использовать мотоблок: с сенокосилкой; со снегоуборщиком; со щеткой уборочной; с ножом отвальным; с водяным насосом и другими приспособлениями и орудиями активного привода.

Мотоблок Нева МБ-2 и его модификации в комплекте с фрезой-культиватором предназначен для обработки почвы фрезерованием, рыхлением и её разравнивания на приусадебных участках, в садах и в огородах индивидуального пользования.

Агрегат в комплекте с навесными или прицепными механизмами, орудиями и устройствами может выполнять работы по пахоте, междурядной обработке почвы, перекачке непитьевой воды, сенокошению, снегоуборке, уборке площадных территорий, перевозку грузов до 350 кг, а также другие виды вспомогательных работ в строительстве и коммунальном хозяйстве. Мотоблок удобен и прост в эксплуатации и техническом обслуживании.

Техническая характеристика мотоблока Нева МБ

Основные параметры и размеры

Ходовая часть - колесная, по схеме 2x2

Колеса - пневматические с шинами 4,0-10НС4, 4,0-10, 4,5-10

Колея, мм - 320 / с удлинителями полуосей - 567

Радиус поворота, м - 1,1

Дорожный просвет, мм - 140

Угол поперечной статической устойчивости, град, не менее - 15

Максимальная скорость, км/ч (при оборотах коленчатого вала 3600 об/мин)

На I передаче - 1,94
- на II передаче - 6,58
- заднего хода - 1,5

При перестановке ремня:

На I передаче - 3,56
- на II передаче - 12,96
- заднего хода - 2,7

Редуктор - механический, шестеренчато-цепной; смазка деталей редуктора - разбрызгиванием масла.

Масла для редуктора - трансмиссионные по ГОСТ 23652-79

Механизм сцепления - роликом за счет натяжения ремня.

Рулевое устройство - штангового типа с узлами регулировки положении в горизонтальной и вертикальной плоскостях

Почвообрабатывающий агрегат (в комплекте):

Набор фрез-культиваторов
- диаметр фрезы, мм - 360
- максимальная ширина захвата, м - 1.2
- глубина обработки почвы, см. до - 20
- количество фрез в наборе, шт - до 6

Габаритные размеры мотоблока Нева МБ-2 мм, не более:

Длина - 1740
- ширина - 650
- высота - 1300

Масса сухая, кг. не более:

Конструкционная - 98
- эксплуатационная - 200

Двигатель - четырехтактный, карбюраторный, одноцилиндровый с принудительным воздушным охлаждением, с ручным запуском от стартера с убирающимся шнуром.

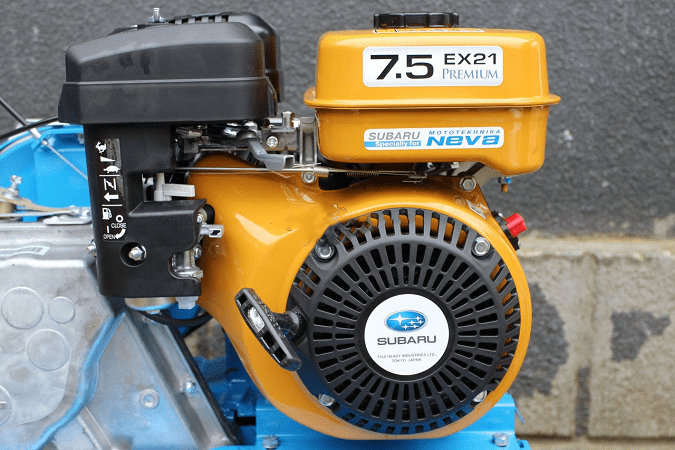

Двигатель Subaru мотоблока Нева МБ-2

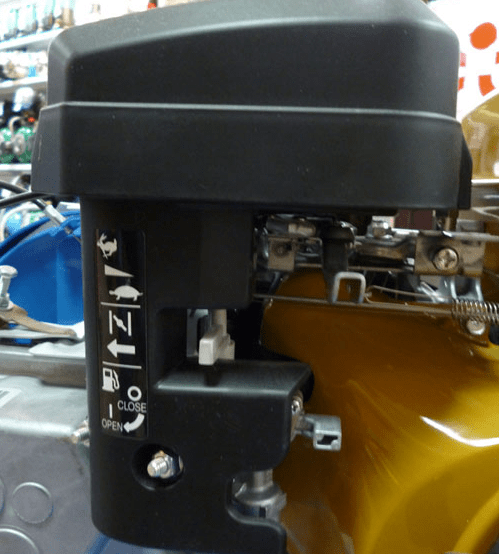

Эксплуатация двигателя Субару :

Откройте топливный кран.

Установите рычаг выключателя в позицию “I” (ON – ВКЛЮЧЕНО).

Установите рычаг регулировки оборотов двигателя на 1/3 по направлению к максимуму.

Закройте рычаг дроссельной заслонки.

Если мотор холодный или температура внешней среды низкая, полностью закройте дроссельную заслонку.

Если мотор теплый или температура внешней среды высокая, откройте рычаг воздушной заслонки наполовину или откройте его полностью.

Медленно потяните рукоятку стартера, пока не почувствуете сопротивление – точка компрессии. Верните рукоятку в ее обычное положение и дерните.

Не вытягивайте шнур стартера полностью. После того, как двигатель Субару завелся, верните рукоятку стартера в исходное положение, удерживая ее рукой.

После запуска двигателя Subaru мотоблока Нева МБ-2, постепенно открывайте воздушную заслонку при помощи рычага, до тех пор, пока она не будет открыта полностью.

Не открывайте заслонку полностью сразу – особенно когда двигатель холодный или температура окружающей среды низкая, - двигатель может заглохнуть.

После запуска двигателя Субару, установите рычаг регулировки оборотов двигателя на минимум (L) и прогрейте его на холостых оборотах несколько минут.

Постепенно перемещайте рычаг регулировки оборотов по направлению к максимуму (Н) и установите требуемые обороты.

ƒ- Когда Вам не требуются максимальные обороты двигателя Subaru мотоблока Нева МБ-2, снижайте их до холостого хода при помощи рычага регулировки оборотов. Таким образом, Вы сэкономите бензин и продлите жизнь своему мотору.

Установите рычаг регулировки оборотов двигателя на минимум и дайте двигателю поработать на низких оборотах 1-2 минуты перед тем, как его заглушить.

Поверните рычаг выключателя против часовой стрелки в положение “0” (OFF – ВЫКЛЮЧЕНО).

Закройте топливный кран.

Медленно потяните рукоятку стартера и верните ее в исходное положение, когда почувствуете сопротивление. Эта операция необходима для того, чтобы предотвратить попадание влажного воздуха извне в камеру сгорания.

Устройство мотоблока Нева

Мотоблок Нева МБ-2 состоит из следующих основных сборочных единиц:

Двигателя (на рис. 1 и 2 изображен Нева МБ-2С);
- рамы;
- редуктора;
- механизма сцепления (клиноременная передача);
- органов управления;
- фрез-культиваторов (2 колес);

Двигатель Subaru мотоблока Нева МБ-2 установлен на раме и закреплен на ней болтами. На выходной вал двигателя установлен трехручьевой шкив для передачи вращения на редуктор или навесное орудие (активного привода) через клиноременную передачу.

Рама представляет собой два стальных штампованных угольника, на которые установлены и закреплены болтами двигатель и редуктор. Спереди и сзади рамы имеются устройства для навески или установки сменного оборудования.

Редуктор состоит из двух деталей, отлитых из алюминиевого сплава и соединенных между собой через уплотняющую прокладку болтами. Картер редуктора заполнен трансмиссионным маслом до определенного объема, а входной и выходной валы имеют уплотняющие резиновые манжеты.

Валы установлены на шариковых подшипниках качения, а остальные - на подшипниках скольжения из бронзографита. Редуктор обеспечивает мотоблоку Нева МБ-2 две передачи вперед и одну назад. Вторая передача соответствует высокой частоте вращения полуосей.

При перестановке приводного ремня в ручьях на ведущем и ведомом шкивах получается второй диапазон значений скоростей вращения.

Сцепление предназначено для включения/выключения передачи крутящего момента с ведущего шкива двигателя к редуктору.

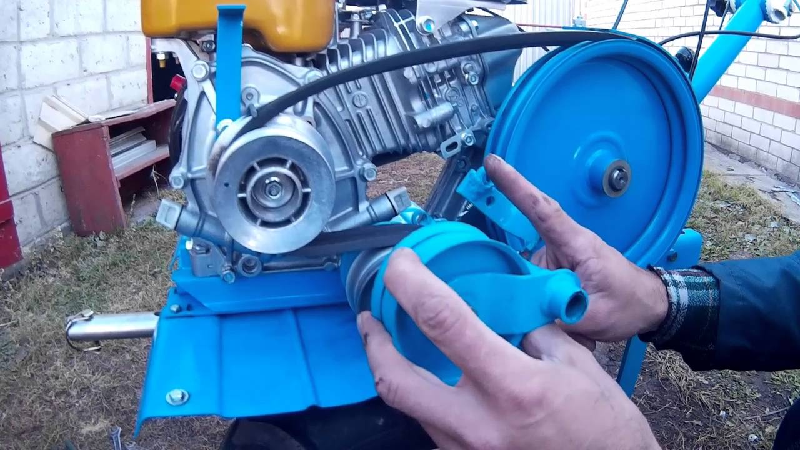

Механизм сцепления состоит из клиновидного ремня, натяжного ролика с рычагом, витой пружиной возврата, тяги и рычага управления, расположенного на руле.

При нажатии на рычаг ролик, перемещаясь, создает необходимое натяжение приводного ремня, и вращение от двигателя передается на ведомый шкив редуктора.

Рис.1. Общий вид мотоблока Нева МБ-2/2С (вид справа)

1. Рычаг разобщения осей, 3. Рычаг сцепления, 4. Цепочка, 5. Тяга включения сцепления, 6. Рукоятка управления газом, 7. Пружина троса разобщения осей, 8. Рукоятка переключения передач, 9. Узел регулирования в вертикальной плоскости, 10. Крыльчатая гайка, 11. Рулевая колонка, 12. Трос управления разобщением осей, 13. Узел регулирования руля в горизонтальной плоскости, 14. Штырь, 15. Угольник рамы, 16. Кронштейн сцепки, 17. Упор, 18. Сцепка, 19. Болт, 20. Стойка руля, 21. Ручка стартера двигателя, 22. Палец

Органы управления предназначены для изменения режима работы двигателя (числа оборотов) и изменения направления движения мотоблока. Рычаг на правой половине руля служит для включения привода механизма разблокировки правой полуоси редуктора.

Другой рычаг, расположенный на той же на половине руля служит для управления частотой вращения вала двигателя и его остановки. Рычаг на левой половине руля предназначен для выключения/включения сцепления.

Рукоятка на редукторе имеет фиксированные положения для переключения передач (две вперед, одна - назад, через нейтральное положение) или отключения трансмиссии.

Фрезы-культиваторы предназначены для обработки почвы рыхлением и устанавливаются на мотоблок Нева МБ-2 на правую и левую полуоси редуктора. Каждая фреза представляет собой ножи саблевидной формы, закрепленные болтами на ступицах, одеваемых из полуоси редуктора.

Конструкцией рулевого устройства предусмотрена возможность регулирования положения руля и рукояток с фиксированием их в определенном положении. Колеса пневматические или на литых резиновых шинах служат для перемещения мотоблока как отдельно, так и в агрегате с механизмами и устройствами.

При подготовке мотоблока Нева МБ-2 к работе необходимо выполнить следующие виды работ:

Очистить от консервации наружные поверхности, протерев их насухо ветошью;

Осмотреть состояние мотоблока, проверить его комплектность;

Установить рулевую колонку и рычаг переключения передач на место согласно рисунку общего вида мотоблока;

Подсоединить тяги и троса управления и проверить действия соответствующих исполнительных органов нажатием на рычаги управления;

Отрегулировать положение рулевой колонки и рукояток для удобства выполнения определенной работы и надежно закрепить их;

Проверить затяжку крепежных соединении;

Выполнить все операции ежедневного технического обслуживания.

Регулировка усилия прижима пружин рычага переключения передач мотоблока Нева МБ-2

Регулировка производится поджатием гайки на винте крепления рычага переключения передач. При тяжелых работах пружина зажимается больше.

Рис. 2. Схема установки Троса сцепления на мотоблок Нева МБ-2/2С

Перед началом работы установите трос сцепления на мотоблок, для чего: зацепите за пружину натяжного ролика наконечник-кольцо троса сцепления, затем заведите оболочку троса с металлическим упором в направляющую и зафиксируйте его в отверстии (рис 2.).

Натяжение ремня отрегулировано. При необходимости, регулировка натяжения ремня согласно требованиям настоящего руководства.

Регулировка натяжения приводного ремня производится регулировочным болтом в корпусе рукоятки сцепления, по окончании регулировки, болт законтрить гайкой. При выворачивании регулировочного болта происходит натяжение ремня.

Для обеспечения более надежной работы троса сцепления рекомендуется через каждые 25 часов работы производить смазку троса в месте его фиксации в рукоятке и в месте контакта троса с регулировочным болтом со стороны его резьбовой части.

Операции по монтажу системы управления разобщением полуосей колес мотоблока Нева МБ-2:

Подсоедините трос 12 (рис. 1) через пружину 7 к рычагу управления 1.

Нажмите рычаг 1 и вручную (без запуска двигателя) разверните мотоблок вправо и влево.

При развороте мотоблока влево должно ощущаться значительное облегчение усилия на рукоятках руля.

При отсутствии отключения левого колеса - отрегулируйте систему изменением длины цепочки рычага - уменьшение длины цепочки ускоряет разобщение полуосей, а ее увеличение - замедляет.

Порядок работы с мотоблоком Нева МБ-2/2С

Установите ручку переключения передач на редукторе в одно из нейтральных положении.

Произведите запуск двигателя.

Установите необходимую Вам скорость движения в зависимости от вида работ и применяемого орудия или приспособления.

Плавно нажмите рычаг включения сцепления.

Изменение скорости мотоблока в пределах установленной передачи производится перемещением рычага управления газом двигателя.

Для остановки двигателя переведите рычаг газа на руле в положение «СТОП».

Для работы с культиваторами необходимо:

На полуоси редуктора установить ступицы с закрепленными на них ножами культиватора. Острые кромки всех ножей должны быть направлены по направлению движения мотоблока Нева МБ-2/2С.

Вставьте стопора и зафиксируйте ступицы на полуосях редуктора.

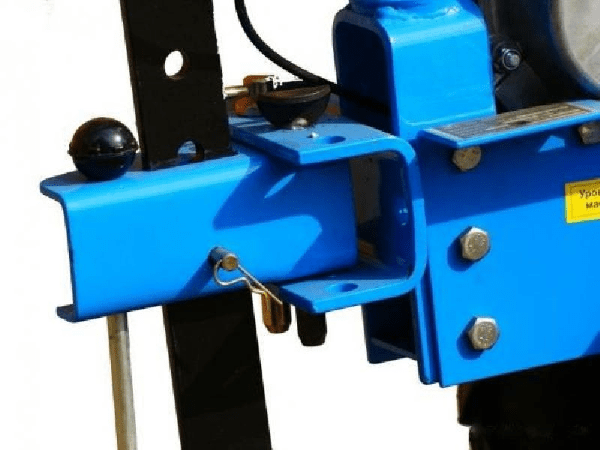

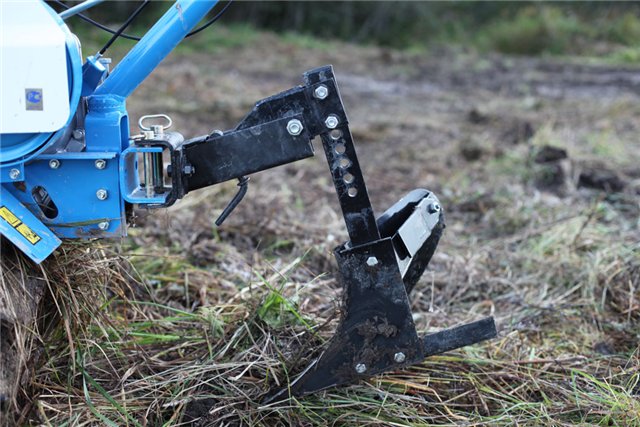

Установите ограничитель глубины обработки в паз кронштейна сцепки и зафиксируйте его путем установки стопора в соответствующее отверстие ограничителя.

Запустите двигатель и установите одну из скоростей перемещения (вращения фрез) мотоблока ВПЕРЕД.

Нажмите на рычаг сцепления и прокультивируйте небольшой участок (длиной 30 - 50 м).

Замерьте глубину обработки и. при необходимости, отрегулируйте глубину культивации, перемещая по высоте установку ограничителя;

Культивацию легких и средних почв допускается проводить на 2-й скорости. Культивацию тяжелых и глинистых почв, целины первоначально производите на 1-й скорости при глубине культивации за один проход 10+5 см.

Проверки при ежедневном обслуживании мотоблока Нева МБ-2:

Надежность крепления деталей и необходимости;

Затяжку резьбовых соединений;

Состояние внешней изоляции высоковольтного провода;

Состояние приводного ремня. Расслоение ремня не допускается;

Состояние навесного или прицепного агрегата, при необходимости произведите подзатяжку резьбовых соединений;

Отсутствие течи топлива и масла. В случае утечек устраните причину их образования и долейте масло или топливо до необходимого уровня.

Рис. 3. Общий вид мотоблока Нева МБ-2. Вид слева (защитный кожух снят)

1 - шкив сцепления, 2 - ведущий шкив двигателя (вал отбора мощности), 3 - кронштейн. 4 - клиновой ремень, 5 - шкив редуктора, 6 - защитный кожух, 7 - пружина возврата натяжного ролика. 8 - тяга

________________________________________________________________________

Мотоблок Нева является достаточно надёжным оборудованием, но и ему свойственно иногда выходить из строя. Иногда возникает потребность производить ремонт и обслуживание согласно инструкции по эксплуатации. Давайте разберёмся с основными поломками мотоблоков Нева, а так же с вариантами их решения.

Двигатель мотоблока Нева

Основная рабочая единица мотоблока - это двигатель. Он приводится в действие лишь поворотом ключа, если мотоблок Нева не заводится, то возможны несколько причин.

Мотоблок не заводится

Отсутствует искра

В этом случае необходимо проверить её работоспособность. Вытащить свечу из мотора и вставить в специальный надсвечник, а корпус расположить на цилиндре. Далее включить двигатель. Если искры нет, то можно заменить свечу если она не появилась, следует проверить стартовый механизм и работу зажигания. Чаще всего выходит из строя именно кнопка старта, её можно заменить на новую.

Как правильно вытащить свечу?

Для извлечения свечи предназначен специальный ключ. Необходимо быть осторожным, поскольку при эксплуатации свеча нагревается, поэтому свечу вытаскиваем до пуска или после того, как мотор мотоблока остынет. Устанавливаем новую, а затем проверяем просвет. Он обязательно должен быть, но не большим. Рекомендованная ширина просвета составляет 0,5-0,6 мм.

Бензин не доходит до двигателя

Второй причиной того, что двигатель не заводится, является проблема в поставке топливной смеси. В этом случае следует пройтись по полной схеме доставки бензина. От топливного бака до карбюратора.

1. Изначально проверьте, есть ли топливо в бензобаке. Он должен не просто быть, а на 2-3 см быть выше дна, поскольку бензобак в мотоблоке Нева сконструирован таким образом, что забор топлива идёт именно на такой высоте.
2. Если топливо есть, то следует проверить работу краника по забору бензина. Для этого снимите его со шланга и посмотрите, если бензин полился, значит всё хорошо, если нет можно прочистить сам краник или заменить его на новый.
3. Далее проверьте шланг, который соединяет кран и карбюратор. Снимите его и попробуйте продуть. Если воздух свободно проходит, значит, он функционирует хорошо. Если нет, то прочистите его или замените.
4. И последним в этой цепочке является карбюратор. Разберите его и тщательно промойте все детали 95 бензином. Благодаря этому с него смоется нагар и шлаки. После завершения работы тщательно продуйте компрессором все стыки и места соединения, для минимизации остатков бензина, который под давлением воздуха испаряется. После этого соберите все детали обратно.

Вот ещё несколько проблем, которые могут возникнуть с двигателем мотоблока Нева:

Мотоблок во время эксплуатации выключается. Здесь основной причиной является малое количество топлива, так как если он завёлся, значит в исправном состоянии. Поскольку устройство бензобака мы рассмотрели ранее, то топлива для надёжной работы должно быть примерно на 5 см выше дна.

Мотоблок заводится не с первого раза. Проверьте работоспособность свечей, и при необходимости замените на новые. Также пользуйтесь праймером для дополнительного подкачивания бензина к карбюратору.

Обкатка мотоблока

После того, как был приобретён мотоблок, необходимо его обкатать. Этот процесс необходимо проводить качественно. Поскольку именно он лежит в основе правильного и долговечного использования оборудования.

Обкатка мотоблока - это, по сути, его эксплуатация не на полную мощность. Здесь необходимо выбрать правильную нагрузку на мотоблок.

На мотоблок Нева с двигателями Subaru рекомендуется выполнять обкатку в половину максимальной мощности. Например, если плуг в рабочем состоянии должен опускаться в землю на 30 см, то во время работы он должен быть погружен, лишь на 15 см.

Срок обкатки прописывается для каждой отдельной модели. Измеряется он в моточасах и обычно составляет от 5 до 20 часов.

Для более щадящего режима ее можно производить совсем без навесного оборудования.

Важно! Перед началом обкатки следует залить масло в картер. Не допускается начало эксплуатации при пустом картере. Выбор марки масла должен производится в соответствии с инструкцией по эксплуатации. Обычно используется моторное масло серии 10W.

Мотоблок дымит на холостом ходу

Чаще всего причина заключается в воздушном фильтре, что он засорился и стал грязным. В этом случае можно его снять и посмотреть будет ли выходить дым дальше. Если перестал, значит, причина обнаружена.

Если всё равно дымит, проверьте уровень масла. Возможно, его налито слишком много и оно «забрасывается».

Регулировка оборотов

За количество оборотов отвечает рабочая пружина. От того, как она натянута, зависит открытие и закрытие дроссельной заслонки. Один конец её присоединён к рабочему рычагу, он идёт от рукоятки к пружине. И, при изменении положении рукоятки на мотоблоке Нева, её положение также будет изменяться. Чтобы отрегулировать количество оборотов следует откорректировать её натяжение.

Регулировка клапанов

В рабочем состоянии зазор на впускных клапанах должен быть 0,15 мм, а выпускных – 0,2 мм. В этом случае щуп должен свободно располагаться под клапанами. Если это в действительности, значит всё хорошо. Если нет, то их следует отрегулировать.

• Для этого необходимо провести следующие действия:
• Прогреть двигатель, а затем дать время остыть
• Демонтировать кожух
• Убрать клапанную крышку, чтобы получить доступ к маховикам
• Открутить контргайки
• Отрегулировать их положение ключом, чтобы тонкое лезвие могло свободно проходить под ними.

Карбюратор, неисправности, регулировка

Ниже представлен алгоритм настройки карбюратора на мотоблоке Нева с двигателем Subaru.

На схеме изображены три винта, которые отвечают за количество подаваемого топлива.

1. Винт 1 - количество оборотов полного газа;
2. Винт 2 - количество оборотов малого газа;
3. Винт 3 - отвечает за работу на холостом ходу.

Для регулировки карбюратора необходимо выполнить следующие манипуляции:

• Закрутить до упора винт 1 и 2;
• Затем открутить их примерно на 1 оборот;
• Включить зажигание и прогреть мотор;
• Затем рычаг управляющий заслонкой поставить до выключения двигателя (то есть до того момента, пока обороты будут на минимальном уровне);
• Выставить уровень минимального холостого хода третьим винтом;
• Затем установить максимальные обороты на холостом ходу вторым винтом;
• При необходимости откорректировать ещё раз минимальные обороты настройкой положения третьего винта;
• Выполнять последние два пункта до тех пор, пока не получится стабильная работа двигателя;
• При наличии перебоев снова закрутить до упора первый винт и открутить на полтора оборота.

Редуктор, неисправности, устройство

Редуктор предназначена для передачи вращения, которое идёт от двигателя к колёсам и навесному оборудованию. Он регулирует скорость и направление движения.

Устройство редуктора

Редуктор сконструирован таким образом, что для регулирования его работы нет необходимости в разборке всего механизма. Все регуляторы расположены на внешней стороне.

Коробка переключения передач имеет 5 позиций. При нажатии на рычаг муфта выводится из зацепления, когда он отпускается - возвращается на место.

Если привод соединён с правой полуосью, то в этот момент переключения мотоблок приостанавливается. При утоплении ручки, цепляется левая звездочка и передача сдвигается вниз. Если необходимо повысить передачу, то ручка передвигается вперёд.

Основные поломки редуктора

• Вышли из строя фиксаторы или пружины. В этом случае следует их заменить на новые;
• Сбились настройки самого редуктора. Ослабить винты, выставить первую передачу, и закрутить обратно;
• Появляется масло на валу. Основная причина такого поведения – выход из строя манжета. Его необходимо заменить на новый. Также рекомендуется заменить сальники. Для этого достаточно поддеть старые, вытащить и установить новые;
• Заклинивает передача. Здесь проблемы с цепью. Следует осмотреть её, и при нарушении целостности заменить на новые;
• Передача не фиксируется. Скорее всего, износилась вилка. Отремонтировать её не получится, только заменить на новую.
• Скрежет в редукторе. Чаще всего возникает при повышенных нагрузках на мотоблок. Это свидетельствует о том, что-либо вышла из строя полуось редуктора, либо необходимо изменить натяжение ремня привода.

Разборка и ремонт редуктора

Краткий видео обзор редуктора мотоблока Нева: устройство, разборка, ремонт

Сцепление, рычаги, тросики

Мотоблок Нева оборудован несколькими простыми элементами: рычагами и тросиками. От работы рычага коробки передач и всех соединяющих тросиков зависит количество оборотов двигателя. Таким устройством свойственно во время эксплуатации изнашиваться и выходить из строя. Поэтому их следует периодически проверять на целостность и при необходимости заменять.

Так же не стоит забывать про сцепление. Оно выходит из строя намного реже, но вилку тоже следует периодически осматривать. В случае необходимости все эти детали есть в свободном доступе в магазине.

Некоторые люди задумываются о том, чтобы не покупать новый тросик, а сделать его из подручных средств. Но лучше с этой деталью не экспериментировать и купить новую. Поскольку равноценно заменить его нельзя. Единственный вариант временной замены взять от машинного сцепления или скутера.

Ремни для мотоблока Нева

В основном в мотоблоках Нева используются клиноремневые передачи. Их представлено большое количество. И для каждого отдельного мотоблока следует знать ремень, который необходимо использовать.

Замена ремня на мотоблоке Нева:

• Снять щиток, отвернуть два болта (7) и снять защитный кожух со шкивов (6);
• Снимите ремень (3) заднего хода, путём снятия пружины (8), ослабив болт (2) направляющего шкива;
• Открутить винты (5) держащие кронштейн (а);
• Установить положение кронштейна таким образом, чтобы штыри позволяли снять ремень (10) переднего прохода со шкива;
• Поставить на его место новый ремень (сначала он одевается на шкив редуктора, затем на шкив двигателя);
• Собрать всё в обратном порядке.

О трегулируйте натяжение ремней! При отпущенных рычагах сцепления ремни должны свободно провисать, а шкив редуктора не должен иметь вращения при работающем двигателе.

Шкив

Шкивы предназначены для натяжения ремней передачи. На российском рынке их представлено большое количество. Для замены шкивы необходимо вымерять ее диаметр. Существуют такие размеры: 18, 20 и 25,4 мм.

Система зажигания мотоблока

Регулировка зажигания

Катушка зажигания для мотоблока Нева регулируется следующим образом:

• Взять лист бумаги и сложить его в 4 раза;
• Открутить болты, которые держат модуль;
• Под них подложить бумажку и закрутить болты на место;
• В ручном режиме повернуть маховик;
• Проверить наличие искры.

Видео обзор регулировки зажигания двигателя мотоблока

Одним из главных факторов правильной работы системы зажигания играет зазор между стартером и маховиком. Он должен быть в пределах от 0,1 до 0,15 мм.

Для его регулировки на мотоблоке Нева необходимо снять корпус и открутить болты статора. Затем поставить щуп и выставить необходимый зазор, закрутить болты обратно и проверить зазор по всей поверхности маховика.

Генератор, неисправности, устранение

Генератор является важной составляющей всего механизма. Он предназначен для зарядки аккумулятора и работы фар.

При выборе генератора необходимо обратить внимание на его мощность. Она должна превосходить мощность всех подключённых устройств для обеспечения бесперебойной работы. Для мотоблока Нева возможно использовать старый автомобильный генератор.

Важно! Во время его установки необходимо соблюдать схему представленную ниже. В противном случае возможно воспламенение генератора.

Всего в генераторе 4 провода. Два из которых голубые. Именно благодаря ним и подсоединяется преобразователь. Красный, подключается к фарам, и даёт напряжение на них.

Электростартер

Многие люди стремятся улучшить работу своего мотоблока. В зимние времена года он плохо заводится из-за того, что ручной стартер не прокручивается. В решении этой проблемы для мотоблока Нева придумали специальный электростартер. Это автономное устройство, которое при включении зажигания начинает вращаться и даёт искру.

Электростартер является сложной конструкцией, и изготовить его в домашних условиях не реально. Можно использовать любой другой автомобильный электростартер, который мог остаться от старой машины.

Свечи

О том для чего нужны свечи, и как их менять мы уже разобрались. Давайте посмотрим на марки, которые необходимы под каждый конкретный вид двигателя Нева:

Фары

В стандартной комплектации мотоблоки Нева не оборудованы фарой. Однако эта опция представлена как дополнительная. Поскольку проведение работ в вечернее время без фары практически невозможно.

При желании можно установить фары самостоятельно от автомобиля, скутера, трактора и т.д. Для этого при помощи сварки сделайте специальный короб для фары и у становите её туда. А провода от неё присоедините к генератору. Но не напрямую а через выключатель, который должен находиться посередине и отвечать за включение и выключение фар.

Среди большого количества универсальных отечественных, китайских, японских мотоагрегатов для обработки земли мотоблок Нева 2МБ выделяется относительно невысокой ценой, надежностью в эксплуатации и традиционно тяжелым обслуживанием аппарата. Прежние модели Нева-1 часто становились объектом критики из-за низкого качества двигателя мотоблока. Сегодня ситуация кардинально изменилась. Двигатель для мотоблока Нева-2МБ изготавливают более-менее надежным, или устанавливают импортный, а вот информации по обслуживанию и внятной инструкции по эксплуатации нет и поныне.

Что представляет собой мотоблок Нева 2

Мощный мотоагрегат производства компании «Красный октябрь» комплектуется тремя вариантами двигателя для мотоблока:

• Бензиновый мотор производства Калужского завода, чаще всего используется модификация ДМ-1, ДМ-2, мощностью 6 и 7 л.с. соответственно. Первый работает на А-76, второй — на А-95. В этом случае к индексу мотоблока по инструкции добавляют букву «К»;
• Американские моторы компании Briggs & Stratton. Версия мотоблока с индексом «Б» считается самой надежной и удобной в обслуживании, даже безо всякой инструкции;
• Субаровские моторы, при комплектации ними мотоблоку Нева присваивают индекс «С». Двигатели имеют аналогичную мощность в 6-7 лошадей, но есть и дизельные версии с колоссальным вращающим моментом. Наиболее капризные в обслуживании и эксплуатации, все операции, даже заправку топливом и запуск, необходимо выполнять только по инструкции.

К сведению! Для различных модификаций мотоблока Нева используются разные марки бензина А-92 или А-95.

О том, какое конкретно топливо используется для определенной модели мотоблока, необходимо уточнять по паспорту и инструкции по эксплуатации. Например, попытка заправить субаровский мотор 92-м бензином в процессе эксплуатации может привести к прогару поршневой системы, а мотоблоки с американскими Бригсами зачастую получали серьезные проблемы с запуском и управлением оборотами двигателя из-за большого количества грязи в отечественном топливе.

Общие параметры мотоблока Нева 2МБ, взятые из инструкции по эксплуатации:

• Масса агрегата в заправленном состоянии достигает 100 кг. Это средний показатель для большинства мотоблоков, китайские тяжелые версии могут достигать 150-180 кг;
• Мощность мотора -6 л.с., при вращающем моменте 180 кГ?с, для дизеля момент увеличен до 220 кГ?с;
• Глубина вспашки по инструкции, при использовании штатного плуга, на мотоблоке достигает 200 мм, максимальная ширина боронования 170 см.

Машина может пахать, бороновать, выкапывать картофель, посаженный в грядках, чистить снег и еще много чего, при условии использования штатных насадок, предусмотренных инструкцией по эксплуатации.

Главная проблема эксплуатации мотоблоков Нева

Большое количество смол, грязи, воды в отечественном топливе в процессе эксплуатации убивает напрочь импортные моторы. Поэтому хозяева используют прием, которого нет ни в одной инструкции по эксплуатации — заливают импортный бензин, лучше финский либо используют очистку топлива щелевыми угольными фильтрами под давлением.

В этом случае срок эксплуатации мотоблока с субаровским мотором легко превысит расчетные 10 лет, а Нева, укомплектованная Briggs & Stratton, может выходить на хорошем моторном масле и правильной эксплуатации все 15-20 лет без капремонта двигателя.

Эксплуатация мотоблока в режиме мотокультиватора, по сути, является самой неблагоприятной для любого мотора, но горят почему-то в основном калужские моторы ДМ-2. Эти двигатели рассчитаны на самое среднее по качеству топливо и масло, на самую беспощадную эксплуатацию, поэтому разработчики оснастили эту версию гильзованным вариантом блока, предполагая увеличение общего срока эксплуатации до 10 лет.

По инструкции владелец может выполнить замену или ремонт гильз. Но на практике мастера говорят, что проблемы с эксплуатацией и перегревом ДМ-2 возникают именно из-за низкой жесткости гильзы и плохого теплоотвода.

Основные проблемы эксплуатации мотоблока Нева МБ

Так уж сложилась судьба мотоблока, что каждый из узлов требует регулярного внимания и периодического обслуживания, независимо от того, какой двигатель установлен на агрегате. Но даже моторы Субару и Бригсы требуют в процессе эксплуатации периодической промывки и регулировки карбюраторов, с очисткой седла игольчатого клапана от накопившейся грязи, очистки свечи зажигания.

Редуктор и клиноременная передача

Следующим по важности агрегатом мотоблока является шестеренчато-ременной редуктор. Механизм состоит из двух частей - шестеренчатого редуктора и клиноременной передачи. Редуктор мотоблока собран в корпусе из легкого сплава и заполнен маслом. По инструкции масло меняют после первых 200 часов эксплуатации. С маслом проблем нет, подходит ТАД17и, есть проблемы с деформацией и раскалыванием корпуса редуктора, быстрым срабатыванием уплотнительных сальников и появляющейся течи. Редуктор обеспечивает две передачи вперед и одну назад. Еще две передачи получают перебросом ремня клиноременной передачи.

Ремень мотоблока Нева-2 по инструкции должен быть стандарта А1180 -А45. Это наиболее расходуемая и изнашиваемая часть трансмиссии, так как вместо традиционного дискового сцепления, которое даже китайцы сплошь и рядом устанавливают на своих Зубрах, в Неве применяется клиноременное сцепление, которому уже больше ста лет. Понятно, что ресурс эксплуатации такого механизма в десять раз меньше системы ферридо.

По инструкции сцепление работает следующим образом:

• При нажатии на рычаг-ручку, усилие через гибкий трос передается на натяжной ролик, который натягивает ремень и выбирает слабину, обеспечивая сцепление узкой боковой ременной передачи со щеками шкивов;
• При отпускании рычага возвратная витая пружина увеличивает провисание и расслабляет сцепление ремня со шкивами.

К сведению! Такой принцип включения сцепления, согласно инструкции, обеспечивает остановку мотоблока Нева МБ, если вдруг в процессе эксплуатации «железный конь» вырвался из рук.

Но к сожалению, регулярное вытягивание на максимум витой пружины приводит к ее ослаблению, и, как результат, подгоранию ремня на максимальных оборотах. Поэтому в процессе эксплуатации приходится регулярно останавливать мотоблок, чтобы отрегулировать натяжение ремешка по инструкции. Прогиб ремня в центре при нажатии с усилием 5 кг, по инструкции, не должен превышать 9-10 мм.

Мотор ДМ-2

Для эксплуатации мотоблока по инструкции используется чистый неэтилированный бензин марки А-92. Если использовать для промежуточного хранения чистую канистру, и обязательно перед началом эксплуатации отстаивать топливо, а последние 100-150 мл не заправлять в бак, а аккуратно сливать для других целей, то проблем с работой мотора быть не должно.

Самым больным местом двигателя мотоблока является его карбюратор. Мало того что отрегулировать работу по инструкции практически невозможно, так даже на заводских установках игла не запирает, регулярно переливает топливо во впускной тракт. Соответственно, через 20-30 часов моторное масло в картере превращается в вонючую жижу.

По инструкции для заправки картера двигателя используются минеральные масла М10ГИ, на практике льют полусинтетику и синтетику, например, 10W40 примерно 1,3 л. Для редуктора инструкция требует заправки 2,2 литра.

Совет! Если отрегулировать зависание иглы не удается, и бензин регулярно попадает в картер, то лучше покупать недорогую минералку и менять ее через каждые 50 часов пробега.

Чтобы запустить двигатель по инструкции, нужно:

• Открыть кран, подкачать топливо в карбюратор и перевести лапу насоса в положение заводки;
• Дыркнуть пару раз с открытой заслонкой;
• Полностью закрыть заслонку и запустить двигатель.

Разумеется, при горячем двигателе мотоблока запуск выполняется с открытой заслонкой.

Регулировка плуга

Для того чтобы получить необходимую глубину вспашки и направление отвала, нужно знать, как настроить плуг на мотоблоке. По инструкции плуг крепится к сцепному устройству с помощью регулируемого кронштейна и шкворня. Установка и регулировка плуга выполняется в два этапа.

На первом этапе эксплуатации регулируется высота установки плуга, для Невы вертикальную планку нужно установить выше-ниже в ряду готовых отверстий. Оптимальная высота составляет 7-9 см.

После пробной эксплуатации плуга потребуется установить угол атаки режущей кромки. Для этого, по инструкции, мотоблок, обутый в грунтозацепы, устанавливают на ровной поверхности. Под левое колесо укладывают подставку 15 см высотой, и поворотом головки крепления регулируют наклон режущей кромки к поверхности покрытия.

Заключение

Эксплуатация мотоблока требует не только немалого терпения и физической силы, но и желания разбираться в кривых и не всегда точных формулировках инструкции производителя. Хорошим дополнением к практическому руководству являются отзывы о проблемах и поломках мотоблока, особенно с импортными двигателями. Если отечественная техника еще подлежит саморемонту, то с японскими моторами мотоблоков восстановление, как всегда, влетает в копеечку.

Большую популярность среди фермеров, дачников и огородников набирают мотоблоки Нева МБ-2 — мелкая сельскохозяйственная техника, предназначенная для обработки грунта разного типа, от легкого и суглинистого на приусадебных участках до целины с каменистыми включениями. В комплекте с навесными и прицепными механизмами агрегат может выполнять такие работы:

• фрезерование, рыхление и разравнивание почвы;
• боронование и культивирование;
• окучивание и выкапывание корнеплодов;
• полив, опрыскивание, перекачка воды;
• дробление и перемешивание корма и удобрений;
• перевозка грузов на небольшие расстояния;
• уборка участка от мусора и снега;
• бурение почвы.

Агротехнику выпускает Санкт-Петербургское машиностроительное государственное предприятие «Красный Октябрь». Деятельность компании направлена на серийное производство многоскоростных мотоблоков и мотокультиваторов с отечественными и импортными двигателями ведущих зарубежных фирм Subaru, Honda, Briggs & Stratton и модернизацию навесного оборудования, которое позволяет повысить производительность, облегчить физический труд людей и создать максимальный комфорт в процессе использования агрегата.

Модификации и моторная гамма

Благодаря поискам технологических и опытно-конструкторских решений по обновлению модельного ряда техники компания выпустила несколько модификаций мотоблоков. Фермер может выбрать технику любой мощности и производительности с учетом страны-изготовителя.

Самыми распространенными модулями являются такие:

• Машина МБ-2К-7,5. Имеет российский двигатель мощностью 7,5 л. с. Вес агрегата составляет 98 кг. Глубина обработки грунта — 32 см. Характеризуется простым управлением и комфортной эксплуатацией.
• Модуль МБ-2Б-6,0. Оснащен американским двигателем мощностью 6 л. с. с электрозапуском, имеет 4 скорости вперед и 2 назад, вес — 98 кг.
• МБ-2Б-6,5. Отличается более прочной конструкцией и мощностью 6,5 л. с., имеет улучшенные пневмоколеса с удлинителями осей и вес 94 кг. Глубина обработки почвы — 20 см. Экономичная, комфортная модель с высокими тяговыми и ресурсными характеристиками.
• Мотоблок Нева МБ-2Б-6,5 PRO. Комплектуется бензиновым двигателем Briggs&Stratton с 6,5 л. с. Глубина культивации — 25 см, вес — 89 кг. Количество передач — 4 вперед и 2 назад. Предназначен для длительной работы на больших участках.
• Модель МБ-Компакт-2Б-6,5 RS. Отличается малым весом — до 65 кг, небольшой глубиной вспашки — до 20 см, комплектуется износостойким двигателем Briggs&Stratton мощностью 6,5 л. с., дополнительными механизмами для переделки мотоблока и возможностью расширения функционала, также имеет 2 передачи вперед и 1 назад.
• МБ-2C-6,0 PRO. Укомплектован японской силовой установкой ЕХ17D мощностью 5,7 л. с.
• МБ-2С-7,0 PRO и МБ-2С-7,5 PRO — мотоблоки тяжелой серии с новейшими карбюраторными двигателями Субару EX21D мощностью 7,0 и 7,5 л.с. соответственно. Используются для профессиональных работ на участках большой площади.

Устройство мототоблоков МБ-2 скомпоновано по схеме одноосного пешеходно-ездового трактора.

Характеристики

Технические характеристики мотоблока Нева МБ-2:

1. Скорость движения при максимальной мощности:
   • на первой передаче — 1,8 км/ч;
   • на второй — 6,1 км/ч;
   • задний ход — 1,4 км/ч.
2. Скорость движения при перестановке ремня клиноременной передачи:
   • на первой передаче — 3,3 км/ч;
   • на второй — 12 км/ч;
   • задний ход — 2,5 км/ч.
3. Колея транспортная:
   • без удлинителей полуосей — 320 мм;
   • с удлинителями полуосей — 565 мм.
4. Радиус поворота — 1,1 м.
5. Дорожный просвет — 145 мм.
6. Температура эксплуатации — -5…+35°С.
7. Система зажигания — электронная бесконтактная.
8. Свеча на катушку зажигания — искровая А-11-1, А-17В.
9. Система запуска — ручной стартер с вытяжным шнуром.
10. Ходовая система — колеса по схеме 2х2.
11. Шины — 4х10 модель Ф-106.
12. Давление в шинах — 1,8-2 кг/см³.

Рабочие характеристики почвообрабатывающего агрегата:

• количество фрез — до 8;
• диаметр фрезы — 36 см;
• глубина обработки — 20-32 см;
• максимальная ширина захвата — 120 см;
• скорость обработки — до 0,12 га/ч.

Карбюратор

Карбюратор мотоблока Нева КМБ-5 поплавкового типа обеспечивает приготовление топливовоздушной смеси, имеет вертикальное расположение смесительной камеры, крепится 2 винтами к патрубку через прокладки и болтами к плате. Топливо из топливного бака объемом 3,6 л при открытом положении краника через соединительный шланг и штуцер самотеком поступает в устройство, затем через топливный клапан — в поплавковую камеру, распыляется, смешивается с воздухом в смесительной камере и подходит к камере сгорания блока цилиндра.

При неполадках в системе питания осуществляют регулировку карбюратора поворотом винта на 1 и 3/4 оборота.

Расход топлива

Расход топлива для мотоблока составляет 1-1,6 л/ч.

Размеры

Габаритные размеры техники:

1. Длина — 1640 мм;
2. Ширина:
   • без удлинителей полуосей — 600 мм;
   • с удлинителями — 850 мм;
   • с культиватором — 600 мм.
3. Высота с колесами — 1200 мм.

Особенности работы ДВС

Модификации Нева комплектуются так:

1. Нева МБ-2К оснащен отечественным мотором ДМ-1К с большим ресурсом и невысокой ценой.
2. Нева МБ-2Б с американским двигателем Briggs&Stratton разной мощности и производительности.
3. Нева МБ-2С с профессиональными японскими установками Robin Subaru или Хонда.

Двигатель на мотоблок Нева — 4-тактный 1-цилиндровый карбюраторный с ручным пуском от стартера и воздушным охлаждением. Для передачи вращения на редуктор или навесной механизм применяют трехручьевой шкив. Работа мотора регулируется с помощью воздушной заслонки.

Устройства имеют верхнее расположение клапанов, горизонтальное положение коленчатого вала и большой крутящий момент.

Для них свойственны такие особенности:

• прочность корпуса;
• модернизированная система очистки воздуха;
• изготовление коленвала из кованой стали и установка его на подшипники с 2 сторон;
• наличие электронного зажигания;
• изготовление гильз из прочного чугуна;
• установка специальных каналов для охлаждения в блоке и головке;
• использование металлических деталей вместо пластмассовых;
• быстрый запуск за счет большой бобины в пускателе и снижения компрессии;
• небольшие размеры и вес.

Наибольшей популярностью пользуются американские установки Briggs&Stratton. Они отличаются долговечностью, износостойкостью и большой мощностью. Главный недостаток двигателей — высокая стоимость.

Редуктор

Редуктор для мотоблока Нева МБ-2 — шестеренчато-цепное устройство, предназначенное для изменения частоты вращения выходного вала или фрез-культиваторов и передачи вращательного движения от ведомого шкива к колесам мотоблока, изменения скорости и направления движения.

Его работоспособность обеспечивается наличием масляной жидкости в корпусе. Смазка деталей осуществляется разбрызгиванием масла при разборке.

Кинематическая схема устройства проста: цепь и 2 звездочки — верхняя и нижняя. Нижняя, или ведомая, звездочка располагается на рабочем валу, благодаря чему система приходит в движение. Передаточное число повышает усилие на фрезах и обеспечивает максимальное заглубление в грунт.

Трансмиссия служит передатчиком энергии от мотора к колесам.

Комплектации и навесное оборудование

Применение навесного и прицепного оборудования позволяет расширить функциональные возможности мотоблока. К модулю Нева МБ-2 агрегатируют такие насадки:

• плуги;
• окучники;
• картофелекопатели;
• сеялки;
• грунтозацепы;
• и Нева;
• роторные щетки.

Окучник для мотоблока Нева обрабатывает участки с растениями на глубину 80-120 мм и ширину 250-430 мм.

Насос мотоблочный для полива имеет параметры:

• производительность — 12 м³/ч;
• глубина всасывания — 5 м;
• высота подачи воды — 30 м.

Снегоуборщик — навесное оборудование для уборки снега. Производительность такого агрегата достигает 250 м³/ч, а ширина захвата — 700 мм. При использовании лопаты-отвала осуществляют доработку ширины захвата до 1000 мм.

В качестве прицепных орудий применяют транспортную тележку к мотоблоку Нева грузоподъемностью 150-250 кг.

Сцепка

Сцепка — устройство, с помощью которого к мотоблоку крепят навесные механизмы. Ее использование облегчает работу с плугом, окучником и другими инструментами, обеспечивает надежное соединение.

Устройства имеют П-образную форму и выдерживают большие нагрузки.

Фрезы

Комплектация к мотоблоку включает дополнительные фрезы в количестве 6-8 штук для увеличения ширины захвата почвы за 1 проход.

Количество устанавливаемых фрез зависит от мощности двигателя и назначения модуля.

Применение

Согласно инструкции по эксплуатации, перед включением мотоблока необходимо провести подготовительные работы:

• проверить все узлы и крепежные соединения на герметичность и надежность;
• ознакомиться с мерами безопасности, описанными в руководстве;
• проверить уровень масла в двигателе;
• заправить топливный бак чистым бензином АИ-95 или АИ-92;
• произвести расконсервацию мотоблока;
• проверить наличие масла в редукторе;
• осмотреть шины.

Обкатка

Обкатка — важный этап в работе любой техники. При неправильном проведении процесса и неграмотном обслуживании мотоблока срок его службы сокращается, механизмы приходят в неисправность.

Обкатка производится на легком режиме в течение 30 ч для притирания всех деталей.

Глубина обработки грунта достигает не более 10 см. Специалисты рекомендуют проводить этот процесс без нагрузок.

После обкатки необходимо выполнить следующие действия:

• произвести первую замену масла;
• проверить прочность крепежных соединений;
• отрегулировать ремень для мотоблока;
• проверить работу расцепления левого колеса;
• удалить дополнительные ограничительные прокладки между выходным фланцем карбюратора и фланцем патрубка.

Культивация

При работе мотоблока с культиватором необходимо придерживаться такого алгоритма:

1. Установите технику в горизонтальном положении, проверьте рулевое управление.
2. Настройте ограничитель обработки почвы на нужную глубину.
3. Культивацию проводите при наполовину прикрытой дроссельной заслонке карбюратора.
4. При работе в условиях низких температур, если мотоблок не заводится, воспользуйтесь следующим способом:
   • выдержите технику около 10 ч в теплом помещении, затем быстро включите;
   • залейте в двигатель масло с температурой + 50…60°С;
   • прогрейте патрубок карбюратора и саму систему, накладывая на них ветошь, смоченную в горячей воде.

Преимущества и недостатки

Преимущества мотоблоков МБ-2:

• простое управление и обслуживание;
• повышенный КПД и моторесурс;
• эксплуатация при низкой температуре окружающей среды;
• выбор оптимальной скорости;
• широкая гамма навесных орудий;
• надежность и прочность узлов;
• удобная транспортировка;
• экономный расход горючего.

Недостатки модулей МБ-2:

1. Легкие по весу модели имеют слабое давление на грунт, поэтому работают некачественно.
2. Тяжелая техника имеет вес 98 кг, поэтому работать с ней трудно.
3. Неустойчивость на неровных участках, возможно опрокидывание.

Цены в России

Цены на мотоблоки МБ-2 зависят от мощности и страны-изготовителя двигателя, а также технического состояния. Технику от производителя можно купить за 35-60 тыс. руб. На вторичном рынке стоимость машин варьируется в пределах 15-25 тыс. руб.
